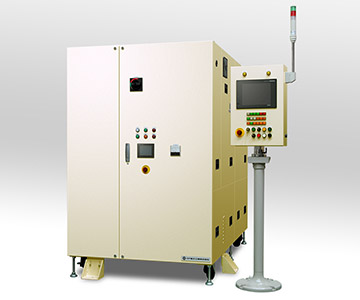

コンデンサー式着磁装置

高速充電&強磁場発生。幅広い着磁用途に対応します。

 DCスピンドルモーターやスピーカー、VCM等の中型・小型用マグネットの着磁から、IPMやDCサーボモーター、MRI、エレベーターなどの大型マグネットの着磁まで、幅広い用途にご使用いただけます。

 希土類、ネオジムなどの高保磁力材の着磁にも、豊富なラインナップの中から最適な機種を選択する事ができます。また、着磁ヨークへの負担・発熱を軽減する低インピーダンス仕様もご用意。各種オプションと併せて、お客様のニーズにカスタムメイドで対応できます。

各種オプション

 お客様の用途や設備の構成に合わせて、各種機能を追加する事ができます。下記の機能以外でも、ご要望がございましたらお気軽にご相談ください。

  • 専用データロガーソフトで、データをPCで管理が可能です。
  • タッチ式操作パネル(誤操作防止やエラー確認に優れています)
  • 高速充電回路(着磁タクトの高速化)
  • 連続パスル出力
  • ピーク電流検知(High・Low設定による良・不良の判定)
  • 放電波形制御(着磁ヨーク/着磁コイルの発熱軽減)
  • 出力回路数の増設(マルチ出力で複数の着磁ヨークで交互着磁が可能。ヨークへの負担を軽減。)
  • コンデンサーの容量切替
  • 製造ラインへの組込みも可能(CC-Link®、MELSECNET®、RS-232C等、各種データ通信に対応。)

仕様例(4,500V〜3,000Vシリーズ)

モデル4,500Vシリーズ4,000Vシリーズ3,500Vシリーズ3,000Vシリーズ
入力電源AC200〜220VAC200〜220VAC200〜220VAC200〜220V
出力電圧DC100〜4,500VDC100〜4,000VDC100〜3,500VDC100〜3,000V
最大出力電流10,000A
30,000A
50,000A
10,000A
30,000A
50,000A
10,000A
30,000A
50,000A
10,000A
30,000A
50,000A
静電容量1,000〜10,000μF1,000〜20,000μF1,000〜20,000μF1,000〜20,000μF

充電時間は、静電容量に応じて0.5〜30sの間で設計可能です

仕様例(2,500V〜1,000Vシリーズ)


2,500Vシリーズ
1,500Vシリーズ1,000Vシリーズ
入力電源AC200〜220VAC200〜220VAC200〜220V
出力電圧DC100〜2,500VDC100〜1,500VDC100〜1,000V
最大出力電流10,000A
30,000A
10,000A
30,000A
10,000A
30,000A
50,000A
静電容量5,000〜50,000μF1,000〜20,000μF1,000〜20,000μF

充電時間は、静電容量に応じて0.5〜30sの間で設計可能です
